Zoom Adapter T32
Beschreibung
Der Zoom Adapter T32 ist ein Reflektor-Vorsatz für das Olympus Blitzgerät T32. Ohne Vorsatz leuchtet der T32 das Bildfeld eines 28 mm Weitwinkel randhell aus[1]. Der manuell ausziehbare Tele-Vorsatz rastet in vier Stufen und bündelt das Licht für die Brennweiten 50, 75, 100 und 135 mm. Die eingestellte Brennweite wird an beiden Seiten des Adapters angezeigt. Durch die Kollimation des Blitzlichts erhöht sich die Leitzahl entsprechend der Tabelle weiter unten. Technisch wird die Kollimation durch eine Fresnel-Linse realisiert, die eine sehr leichte Ausführung ermöglicht.
Zur Montage des Vorsatzes muss der Reflektor des T32 um 90° hochgeschwenkt werden. Dann lässt er sich der Zoom Adapter T32 seitlich in die Führungsschienen einschieben. Die gleichzeitige Verwendung der Farbfilter des Color Filter Set T32 oder der ND-Filter mit dem Zoom Adapter ist nicht möglich.
[1] Edition Olympus 6, Produktlexikon Foto '86
Technische Daten
| Kompatibel zu: | Electronic Flash T32 |
| Maße (H x B x T): | 58 x 104 x 77 mm |
| Gewicht: | 88 g |
| Listenpreis Mai 1988: | 57,- USD[2] |
| Produktionszeit (ca.): | 1980 - 2003 |
| Katalog-Nummer US: | 107-036 |
| Katalog-Nummer DE: | 15750 |
[2] Olympus Photographic Product Price List May 1988
Leitzahlen
Die Leitzahlen und die ausgeleuchteten Bildwinkel für die vier einstellbaren Brennweiten gehen aus der folgenden Tabelle hervor:
| Einstellung des Reflektors Brennweite in mm |
max. Leitzahl bei 100 ISO[3] | Leuchtwinkel[3] |
| 50 | 36 | 33° x 46° |
| 75 | 38 | 25° x 35° |
| 100 | 40 | 21° x 28° |
| 135 | 42 | 17° x 24° |
[3] Olympus: Manual for Flashphoto Group, 05/85, Seite 42
Galerie

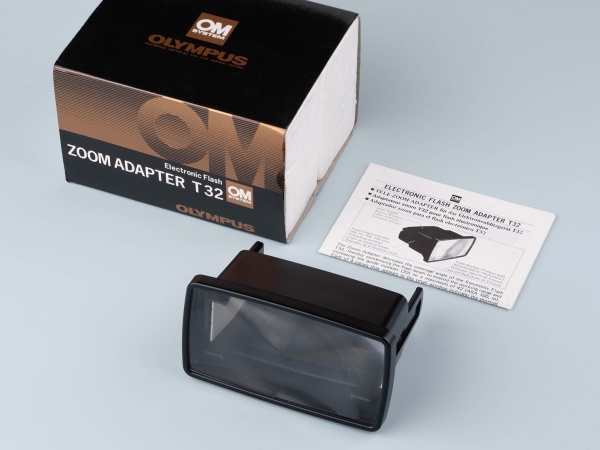

Zoom Adapter T32
Seitenansicht des Zoom Adapters mit Anzeige der eingestellten Brennweite
Zoom Adapter T32 - mit freundlicher Genehmigung von www.grainlab.com
Zoom Adapter T32 - mit freundlicher Genehmigung von team-foto.com
