Verschluss PEN F

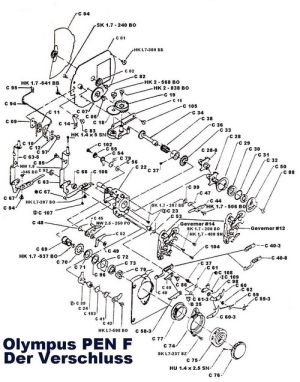

Explosions-Zeichnung PEN F Verschluss

PEN F Verschluss

Am Zeitenregler vorne am großen Abtasthebel und hinten an der großen Fläche befindet sich jeweils ein ca. 0,8 mm breiter Schlitz. Durch Veränderung der jeweiligen Schlitzbreit um Bruchteile von mm kann a.) die Verschlusszeit und b.) die Hemmzeit justiert werden. (Hemmzeit ist die Zeit mit der der Verschlussablauf bei langen Zeiten verzögert wird.)

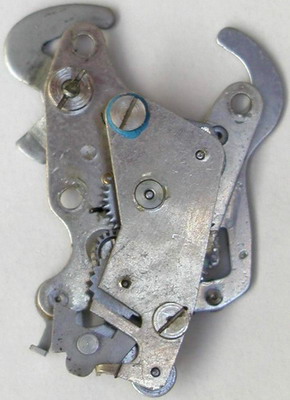

PEN F Verschlusszeiten-Regler vorn

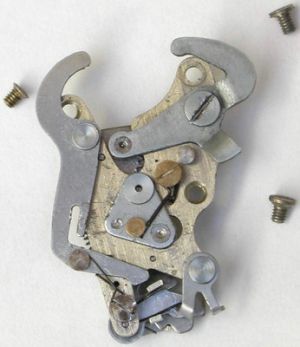

PEN F Verschlusszeiten-Regler hinten
