TTL Auto Cord T2
Beschreibung
Die TTL Auto Cord T2 Kabel
sind Zubehör zum Stabblitzgerät T45. Die folgenden OM-Systemkameras haben eine eingebaute fünfpolige Multiconnector-Buchse unterhalb der Rückspulkurbel zum Anschluss der Kabel (siehe auch T-Blitzsystem):
In der Winkelschiene des T45, auf der die Kamera befestigt wird, befindet sich in gerader Linie unterhalb der Kamerabuchse die blitzseitige Connectorbuchse. Die Kabel haben um 90° gewinkelte Stecker, sodass sie kaum herausstehen. An der Kamera wird der Stecker mittels eines Rings verschraubt. An der Schiene wird er beim Stecken arretiert.
Die Länge der Kabel ist exakt auf die verwendeten Komponenten abgestimmt. Wird die Kamera ohne Winder oder Motor auf der Blitzschiene befestigt, dann kommt das kürzere TTL Auto Cord T2 0.1m zum Einsatz. Befindet sich ein Winder oder Motor mit Stromversorgungsteil unter der Kamera, wird das TTL Auto Cord T2 0.15m verwendet.[1]
[1] Olympus, Bedienungsanleitung TTL Auto Cord T2 (0.1m/0.15m)
| TTL Auto Cord T2 0.1m | TTL Auto Cord T2 0.15m |
 |
 |
| Das Kabel "TTL Auto Cord T2 0.1m" wird für die Verbindung der Kamera (hier Olympus OM-4) ohne Winder oder Motor mit dem T45 verwendet. | Befindet sich ein Winder oder Motor an der Kamera, vergrößert sich der Abstand der Buchsen. In diesem Fall wird das Kabel "TTL Auto Cord T2 0.15m" angeschlossen. Im Bild eine Olympus OM-4 mit Motor Drive 2 und M.15V Ni-Cd Control Pack 2 am T45. |
Die Kameras OM-1/OM-1n und OM-2/OM-2n können nicht mit diesen Kabeln mit dem T45 verbunden werden. Stattdessen sind die TTL Auto Cord T Kabel zu verwenden.
Technische Daten
| TTL Auto Cord T2 0.1m | TTL Auto Cord T2 0.15m | |||
| Kompatibel zu: | Stabblitzgerät Olympus T45 in Verbindung mit OM-2 SP, OM-3, OM-4, OM-4 Ti oder OM-3 Ti | |||
| ohne Winder oder Motor | mit Winder oder Motor | |||
| Länge: | 80 mm | 125 mm | ||
| Gewicht: | ca. 11 g | ca. 12 g | ||
| Listenpreis Mai 1988: | 29,- USD[2] | 33,- USD[2] | ||
| Produktionszeit (ca.): | 1984 - 2002 | |||
| Katalog-Nummer US: | 107-072 | 107-069 | ||
| Katalog-Nummer DE: | 15728 | 15729 | ||
[2] Olympus Photographic Product Price List May 1988
Galerie
TTL Auto Cord T2 0.1m - mit freundlicher Genehmigung von team-foto.com
TTL Auto Cord T2 0.1m
TTL Auto Cord T2 0.1m

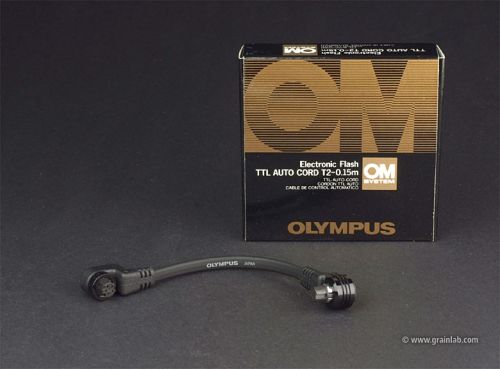

TTL Auto Cord T2 0.15m - mit freundlicher Genehmigung von team-foto.com
TTL Auto Cord T2 0.1m und 0.15m im Vergleich
